履带式工程机械为什么会啃轨---辉钰达机械

“啃轨现象”是履带式工程机械的典型故障现象，表现为整机行走时，履带吊导向轮、托轮、驱动轮、支重轮及履带的使用寿命。履带与上述“四轮”间都有侧隙，其中，与导向轮的侧隙最小，与托轮的侧隙最大。正常情况下，履带与“四轮”之间会发生正常摩擦，但不会发生“啃轨”。造成“啃轨”的根本原因是：履带不能正确的卷绕；“四轮”的中心面不重合。

一、导向轮引起的“啃轨”

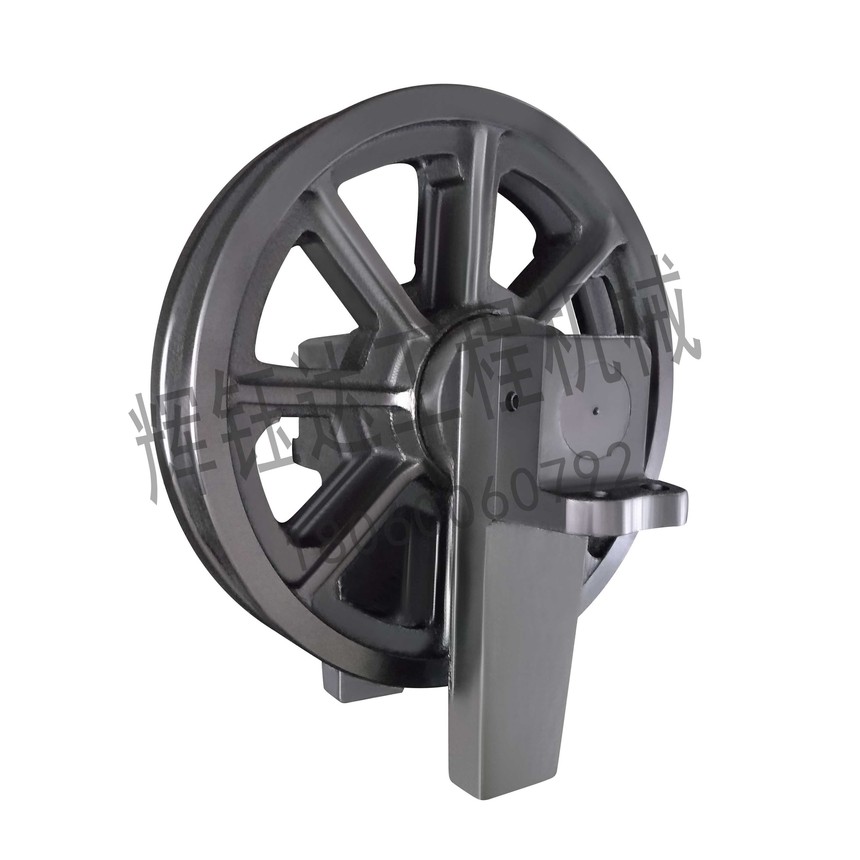

导向轮是行走系统的重要零件，其安装位置的正确与否对行走系统的寿命有很大的影响。在正常情况下，履带应在导向轮中间卷绕，除了在转弯时有短暂侧移外，履带一般不会侧滑。但是，如果导向轮出现歪斜，履带将受到一个朝向不歪斜方向的分力作用，使其产生轴向移动，从而出现“啃轨”现象。导向轮倾斜的方向不同，引起导向轮“啃轮”的位置也不同，如果导向轮在水平面内发生倾斜，将在导向轮的前方产生“啃轨”；若在垂直面内发生倾斜，通常是在导向轮的上、下方发生 “啃轨”，严重时能引起前部支重轮掉边；当两种倾斜同时存在时，就会发生“八字形啃轨”现象。由此可见，导向轮安装位置的正确与否，对履带是否“啃轨”有很大的影响。

1、影响导向轮安装位置的因素主要是：

（1）弹簧箱箱孔端面8个螺孔中心形成的圆与弹簧箱箱孔的同轴度超差，装配后造成导向轮纵向中心线与台车架纵向中心线不重合。

（2）弹簧箱前孔的孔端面与台车架纵向中心线的垂直度超差。且与台车架支重轮的安装垂直度也超差。

（3）弹簧箱的底座与弹簧箱孔的中心线平行度超差。

（4）导向轮轴两端安装偏心销的半圆孔中心线不平行，导致左、右托架在装配后不对称，造成导向轮倾斜。

（5）左、右托架与导向轮支架连接的4个孔的相互位置有误差。

（6）导向轮、托架与减磨板之间的间隙调整不当。

另外，导向轮若有加工缺陷也会引起“啃轨”，如：导向轮中间台肩加工时产生轴向偏移；两边滚道直径不同，使两边履带的拉紧力不同，履带易迁移，滚道母线与履带销轴线不平行，从而使履带局部侧滑。

二、履带吊支重轮引起的“啃轨”

支重轮的作用是将机器的重量传递给履带。

在机器行驶过程中，它除了沿履带的轨面滚动外，还要夹持履带，不让它横向滑出；在机器转向时，它又要使履带在地面上横向滑移。

支重轮分单边、双边两种，以TY220型履带式推土机为例，共有12个支重轮，其中4 个为双边的，8个为单边的。单边与双边支重轮共同形成一条滚道，履带在轨道上滚动。当轨道母线与托轮齿块中心线及导向轮中心线不重合时，将导致支重轮“啃轨”。
